مسرع الجسيمات

تستخدم مسرعات الجسيمات الحقول الكهربائية والمغناطيسية لتسريع الجسيمات المشحونة (على سبيل المثال ، الإلكترونات أو البروتونات أو الأيونات) إلى سرعات عالية ، وغالبًا ما تكون بالقرب من سرعة الضوء. يتم استخدام هذه الجسيمات المتسارعة لمجموعة واسعة من التطبيقات ، بما في ذلك البحث العلمي والعلاجات الطبية والعمليات الصناعية.

وصف

يتم إنشاء الجزيئات المشحونة بواسطة مصادر الجسيمات (مثل ، مصدر المسلحة الإلكترونية أو أيون) ، ويتم تسريعها من خلال الحقول الكهربائية (في linacs) أو الحقول المغناطيسية (في تسارع دائري). توجه العناصر المغناطيسية (على سبيل المثال ، الأقطاب ، الرباعية) وتركيز شعاع الجسيمات ، وتنقل الجزيئات المتسارعة طاقتها إلى هدف (على سبيل المثال ، في علاج السرطان) أو تصطدم بجزيئات أخرى (على سبيل المثال ، في تجارب فيزياء الجسيمات). يتم الكشف عن نتائج تفاعلات الجسيمات وتحليلها باستخدام أجهزة الاستشعار والكاشفات. يمكن أن يكون لسرقة الجسيمات تحكمًا دقيقًا في طاقة الجسيمات وخصائص الشعاع ، وتستخدم على نطاق واسع في مجموعة واسعة من التطبيقات ، من البحث الأساسي إلى العلاجات الطبية.

الأنواع

تأتي مسرعات الجسيمات في أنواع مختلفة ، ولكل منها آلية ونطاق الطاقة والتطبيقات. من المعجلات الخطية للعلاجات الطبية إلى Synchrotrons لأبحاث فيزياء الجسيمات ، تلعب هذه الأجهزة دورًا مهمًا في تقدم العلوم والطب والصناعة. يمكن تصنيف مسرعات الجسيمات إلى عدة أنواع بناءً على تصميمها وآلية التسارع والتطبيقات. فيما يلي انهيار مفصل للأنواع الرئيسية من مسرعات الجسيمات:

•  مسرعات خطية (Linacs) ، ولديها العديد من الأنواع مثل تسريع الحث ، DTL ، LinAc ، مسرع خطي و RFQ ، و Linac تسريع الجسيمات في خط مستقيم باستخدام حقول التردد الإشعاعي (RF). الجسيمات النموذجية هي الإلكترونات والبروتونات والأيونات ، ونطاق الطاقة من منخفضة إلى عالية (kev إلى GEV).
•  يسارع التسريع الدائري ، مثل تسريع التدرج المتدرج للحقل الثابت (FFAG) ، والسيكلوترون ، والمتزامنة ، وخاتم التخزين ، ويستخدم مجالًا مغناطيسيًا ثابتًا وحقول كهربائية متوجهة لتسريع الجسيمات في مسار حلزوني. الجسيمات النموذجية هي البروتونات والأيونات ، ونطاق الطاقة من منخفضة إلى متوسطة (MEV إلى GEV) أو من متوسطة إلى عالية (GEV إلى TEV).
•  مسرع كهربائي ، يستخدم حقول كهربائية ثابتة لتسريع الجزيئات ، والجزيئات النموذجيةالإلكترونات ، البروتونات ، أيونات. عادة ما يكون نطاق الطاقة من منخفض إلى متوسط ​​(kev إلى MEV).
•  يسارع البلازما ، ويستخدم موجات البلازما لتسريع الجسيمات في مساحة مضغوطة ، والجزيئات النموذجية هي الإلكترونات ، البوزيترونات ذات الطاقة العالية.

فيما يلي ملخص قصير لمختلف مسرعات الجسيمات:

أنواع مسرع الجسيمات

طلب

تسارع الجسيمات هي أدوات قوية أحدثت ثورة في العلوم والطب والصناعة. من خلال تسريع الجسيمات المشحونة إلى الطاقات العالية ، فإنها تتيح البحث الرائد ، والعلاجات الطبية المتقدمة ، والعمليات الصناعية المبتكرة. إن فهم الأنواع المختلفة والمكونات وتطبيقات مسرعات الجسيمات يسلط الضوء على أهميتها في التكنولوجيا الحديثة واكتشافها. يتم تطبيقها في الحقول التالية:

البحث العلمي

•  فيزياء الجسيمات ، ودراسة الجسيمات والقوى الأساسية (على سبيل المثال ، مصادم هادرون الكبير (LHC) في CERN).
•  الفيزياء النووية ، التحقيق في النوى الذرية والتفاعلات النووية.
•  علم المواد ، ودرس بنية وخصائص المواد.

التطبيقات الطبية

•  علاج السرطان ، استخدام بروتون أو عوارض أيون لعلاج البروتون أو علاج هادرون.
•  التصوير الطبي ، وتوليد نظائر لفحص الحيوانات الأليفة ومسح SPECT.
•  التعقيم ، استخدم عوارض الإلكترون لتعقيم المعدات الطبية.

التطبيقات الصناعية

•  تصنيع أشباه الموصلات ، استخدم عوارض أيون لزرع أيون.
•  معالجة المواد ، تعديل خصائص المواد (على سبيل المثال ، التصلب ، الارتباط المتقاطع).
•  التعقيم ، استخدم عوارض الإلكترون لتعقيم الطعام.

الطاقة والبيئة:

•  الطاقة النووية ، دراسة التفاعلات النووية لإنتاج الطاقة.
•  معالجة النفايات ، استخدم عوارض الجسيمات لعلاج النفايات المشعة.

متر الليزر

عملية مراقبة الجودة

يعد التسريع الخطي معدات عالية الدقة للغاية ، ويجب إنتاج كل مكون تمامًا وفقًا للمواصفات ، وكذلك الجودة السطحية لتجويف التردد العالي. أنشأ Fabmann عملية التحكم في إنتاج الجودة الصلبة للغاية مع تتبع كامل. أحد المتطلبات الإلزامية هو الحصول على ورشة درجات حرارة ثابتة لتصنيع التجويف. فيما يلي الملخص الرئيسي لعملية التحكم في الإنتاج:

التصنيع والمواد

•  عمودي بين الشفاه في كلا طرفي الغرفة ومركز الشعاع أقل من أو يساوي ± 0. 05mm
•  تحمل وضع التثبيت الطولي القطب أقل من أو يساوي ± 0. 03mm
•  التسامح مع وضع التثبيت الجانبي للقطب أقل من أو يساوي ± 0. 03mm
•  تسامح تصنيع سطح القطب أقل من أو يساوي ± 0. 02mm
•  دعم تحمل أبعاد لوحة أقل من أو يساوي ± 0. 02mm
•  تسامح طول الإلكترود (+0. 02 ~ +0. 05mm)
•  تحمل طول التجويف أقل من أو يساوي ± 0. 05mm
•  تسامح القطر الداخلي للتجويف أقل من أو يساوي ± 0. 05mm
•  Chamber material: Cu>99.97 ٪ ، O أقل من أو يساوي 10PPM

جودة سطح الغرفة

•  خشونة السطح RA من بنية دعم الإلكترود أقل من أو تساوي 0. 4µm
•  خشونة سطح القطب RA أقل من أو تساوي 0. 8µm
•  تجويف خشونة السطح الداخلي RA أقل من أو تساوي 0. 4µm

Leackage والضغط

•  ضغط ماء التبريد (حافظ على الضغط لمدة ساعة واحدة دون انخفاض ضغط أو تسرب)
•  معدل تسرب اللحام<≤1×10-10mbar·l/s
•  معدل تسرب فراغ الغرفة أقل من أو يساوي 5 × 10-10 mbar · l/s

طلاء النحاس

•  سمك الطلاء النحاسي (استنادًا إلى SS304 أو SS316) 15-30 μM

درجة حرارة التصنيع واختبارها

•  درجة حرارة ورشة العمل: 25 ± 0. 5 درجة

يقوم Fabmann بفحص شامل وفقًا لـ QCP المصمم جيدًا لكل مكون وبعد التجميع ، ونشارك جميع مستندات التفتيش الخاصة بنا مع عملائنا قبل التسليم.

خدمة مخصصة ومجموعة المنتجات

Fabmann متخصص في التصنيع المخصص للمكونات والأنظمة الدقيقة للتطبيقات العلمية والصناعية المتقدمة ، بما في ذلك التسارع الخطي (Linacs). من خلال الخبرة في الهندسة والتصنيع ، نقدم حلولًا عالية الجودة مصممة لتلبية الاحتياجات الفريدة لعملائنا. نحن نقدم خدمات تصنيع مخصصة بالكامل لـ Linacs ، مع التأكد من أن كل مكون يلبي المواصفات الدقيقة لمشروعك. تشمل قدراتنا:

•  الدقة الآلية من تجاويف RF والهياكل المتسارعة.
•  اختيار المواد المتقدمة لارتفاع الأداء والمتانة.
•  العلاجات السطحية لتعزيز الموصلية وتقليل خسائر الترددات اللاسلكية.
•  تكامل عناصر التركيز المغناطيسي لاستقرار الشعاع.

نعطي الأولوية للتعاون والتواصل معك ، ويعمل فريقنا عن كثب في كل مرحلة من مراحل المشروع ، من التصميم والنماذج الأولية إلى التصنيع النهائي والاختبار ، مما يضمن أن المنتج النهائي يلبي توقعاتك. يمكنك العثور على مزيد من التفاصيل حول مجموعة منتجاتنا:

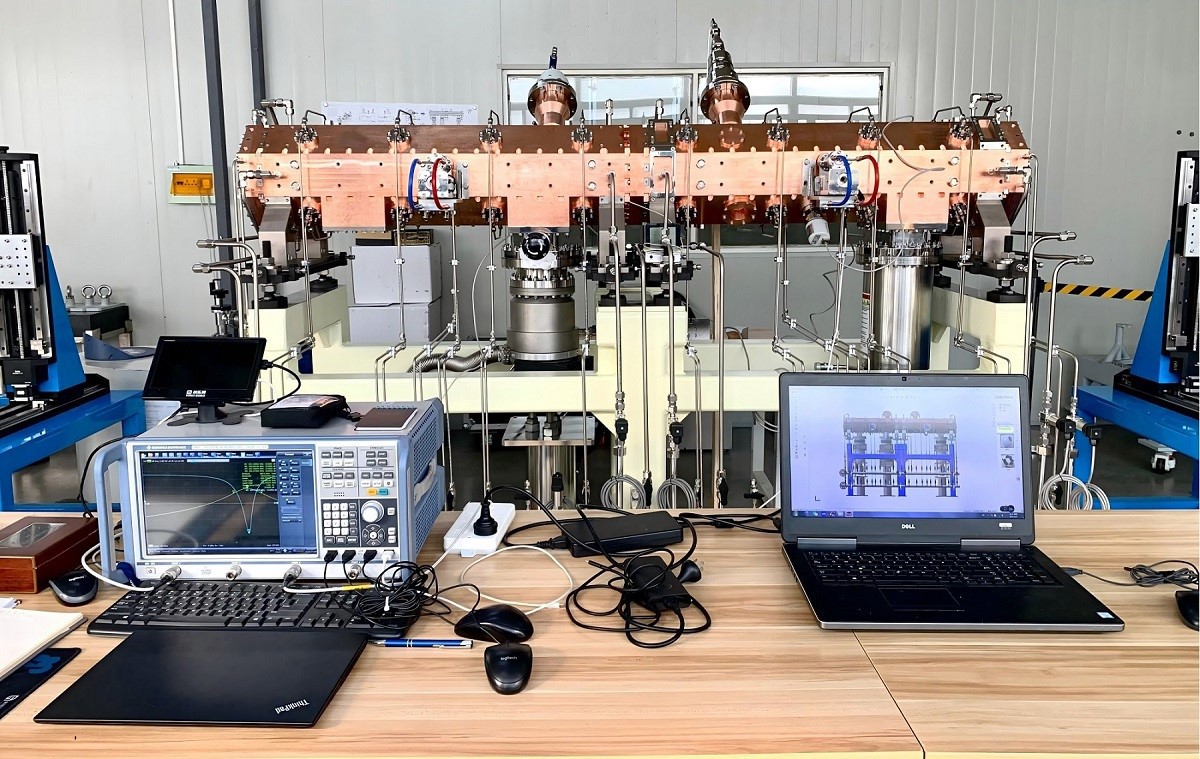

مسرع خطي

بروتون ليناك

التردد الراديوي الرباعي

سام

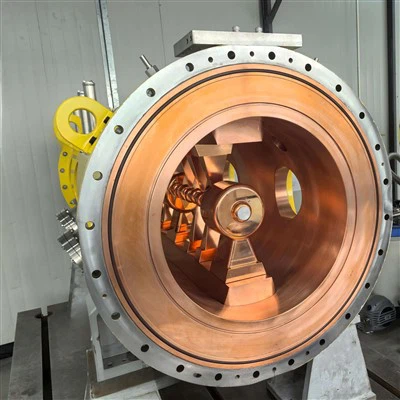

انجراف أنبوب ليناك

مجموعة كهربائية
