تلتزم Fabmann بتوفير أنابيب دليل موجة عالية الجودة وأنابيب موجة مخصصة للفضاء والدفاع والسيارات والاتصالات والتطبيقات الطبية ، ونحن نستخدم عملية الرسم الباردة الدقيقة لإدارة التسامح الدقيق. كل دفعة إنتاج مصنوعة مع ضمان الموثوقية ، تتبع المواد الخام بنسبة 100 ٪ وكاملشهادة كيميائية. يمكننا توفير مجموعة كاملة من أنابيب دليل الموجة المستطيلة من WR3 إلى WR975 مع سمك الجدار القياسي أو سمك الجدار المخصص.

أنابيب الدليل الموجي المخصص

يوفر Fabmann أنابيب الدليل الموجي الصارم المخصص ، والتي تشمل تكوينات الارتفاع الكاملة والانخفاض لتلبية متطلباتك. يستخدم فريق اللحام الخاص بنا تجهيزات لحام عالية الدقة لإنتاج أدلة موجية مستقرة ميكانيكيًا للأداء الكهربائي الأمثل ، ويعتمد إنتاجنا بشكل صارم على معايير EIA و IEC و MIL لكل من الدليل الموجي المستطيل القياسي وأنابيب الدليل الموجي المخصص للسماكة الجدارية. تم تصميم أدلة موجية معينة لتناسب نوع خاصية الموجة من أجل التحكم بكفاءة في الأمواج. إذا كنت بحاجة إلى أي أنابيب دليل موجة رقيقة أو سميكة مخصصة مع تسامح ضيق ، فسوف يعمل فريقنا معك في كل خطوة على الطريق لرضاك. بفضل زملائنا المدربين تدريباً عالياً ودراية ، يمكننا توفير أنابيب الدليل الموجي بمتطلبات مخصصة مختلفة. إذا كنت بحاجة إلى متابعة أنابيب الدليل الموجي ، فسيكون Fabmann خيارًا مثاليًا لك.

√ جدار رفيع وثقيل
√ انخفاض الارتفاعات
√ أنابيب دليل موجة مستطيلة ، دائرية ، بيضاوية ، مربعة
√ الحجم المخصص للمواصفات الدقيقة
√ النحاس/النحاس/البرونز/الألومنيوم/الفولاذ المقاوم للصدأ أنابيب الموجة
√ أنابيب دليل موجة مستطيلة
√ يتطلب أنابيب الدليل الموجي للآلات CNC

خيار دليل الموجة المستطيلة

يزود Fabmann مجموعة واسعة من أنابيب الدليل الموجي مع سماكة الجدار القياسية والرقيقة والثقيلة ، ويضمن فريق الإنتاج الخاص بنا تخصيص أنبوب دليل الموجة لمتطلبات محددة لأداء فعال وموثوق. لضمان أقصى قدر من الموصلية ، يختار Fabmann درجة النحاس الخالية من الأكسجين مثل C10100/ CW009A لمعدات البحوث الطبية والعلمية ، وهي تلد ناعمة لتحسين النتيجة الناعمة والانحناء E. لقد مرت كل أنبوب من خلال عملية مرسومة بارد مع عملية تزييت ممتازة ، ولهذا السبب يمكننا تحقيق خشونة السطح الداخلي المنخفض للغاية لضمان الحد الأدنى من الخسارة وسلامة الإشارة الأمثل. يمكننا أيضًا إنتاج أنابيب دليل موجة خاصة وفقًا لمتطلباتك ، ولدينا مركز تصنيع CNC و 5- للقيام بوظيفة عالية الدقة بالنسبة لك.

بُعد الدليل الموجي المستطيل القياسي وتردد القطع

تعيين الدليل الموجي			البعد								نطاق التردد	التردد الموصى به	تردد القطع		سمك الجدار
تعيين الدليل الموجي			داخلي			خارجي			دائرة نصف قطرها				تردد القطع
EIA	RCSC	IEC	a	b	Ti (+/-)	X	Y	TE (+/-)	دائرة نصف قطرها الداخلية	نصف القطر الخارجي			أدنى وضع ترتيب	الوضع التالي
WR2300	wg {{0}}. 0	R3	584.2	292.1	0.508	590.55	298.45	0.508	3.17	3.2-4	فرقة UHF	0. 32 - 0. 45 GHz	0. 257 جيجاهرتز	0. 513 GHz	3.175
WR2100	wg 0	R4	533.4	266.7	0.508	539.75	273.05	0.508	3.17	3.2-4	P ، L Band	{{0}}. 35 إلى 0.50 جيجاهرتز	0. 281 GHz	0. 562 GHz	3.175
WR1800	WG1	R5	457.2	228.6	0.508	463.55	234.95	0.508	3.17	3.2-4	فرقة UHF	0. 425 - 0. 62 GHz	0. 328 GHz	0. 656 GHz	3.175
WR1500	WG2	R6	381	190.5	0.381	387.35	196.85	0.381	3.17	3.2-4	P ، L Band	0. 49 - 0. 74 GHz	0. 393 GHz	0. 787 GHz	3.175
WR1150	WG3	R8	292.1	146.05	0.381	298.45	152.4	0.381	3.17	3.2-4	فرقة UHF	0. 64 - 0. 96 GHz	0. 513 GHz	1.026 جيجا هرتز	3.175
WR975	WG4	R9	247.65	123.825	0.254	254	130.175	0.254	3.17	3.2-4	فرقة UHF	0. 75 - 1. 12 GHz	0. 605 جيجاهرتز	1.211 جيجاهرتز	3.175
WR770	WG5	R12	195.58	97.79	0.254	201.93	104.14	0.254	3.17	3.2-4	ص الفرقة	0. 96 - 1. 45 GHz	0. 766 GHz	1.533 جيجا هرتز	3.175
wr -650	WG6	R14	165.1	82.55	0.2	169.16	86.61	0.2	1.7	2.0-2.5	ل الفرقة	1. 14 - 1. 73 GHz	0. 908 GHz	1.816 جيجا هرتز	2.03
wr -510	WG7	R18	129.54	64.77	0.2	133.6	68.83	0.2	1.7	2.0-2.5	/	1. 45 - 2. 20 جيجاهرتز	1.157 جيجا هرتز	2.314 جيجا هرتز	2.03
wr -430	WG8	R22	109.22	54.61	0.2	113.28	58.67	0.2	1.7	2.0-2.5	ص الفرقة	1. 72 - 2. 61 GHz	1.372 جيجا هرتز	2.745 جيجا هرتز	2.03
wr -340	WG9A	R26	86.36	43.18	0.17	90.42	47.24	0.17	1.5	1.4-2.0	S Band	2. 17 - 3. 30 جيجاهرتز	1.736 جيجا هرتز	3.471 جيجاهرتز	2.03
wr -284	WG10	R32	72.14	34.04	0.102	76.2	38.1	0.102	1.2	1.0-1.5	S Band	2. 60 - 3. 95 GHz	2.078 جيجا هرتز	4.156 جيجا هرتز	2.032
wr -229	WG11A	R40	58.17	29.083	0.0762	61.42	32.33	0.0762	1.016	0.762-1.397	E الفرقة	3. 22 - 4. 90 GHz	2.577 جيجا هرتز	5.154 جيجا هرتز	1.625
wr -187	WG12	R48	47.55	22.149	0.0635	50.8	25.4	0.0762	0.762	0.762 - 1.27	G Band	3.94 إلى 5.99 جيجا هرتز	3.153 جيجا هرتز	6.305 جيجا هرتز	1.625
wr -159	WG13	R58	40.39	20.193	0.0508	43.64	23.44	0.0508	0.762	0.762 - 1.143	و الفرقة	4. 64 - 7. 05 GHz	3.712 جيجا هرتز	7.423 جيجا هرتز	1.625
wr -137	WG14	R70	34.85	15.799	0.0508	38.1	19.05	0.0508	0.762	0.762 - 1.016	ج الفرقة	5. 38 - 8. 18 جيجاهرتز	4.301 جيجاهرتز	8.603 جيجاهرتز	1.625
wr -112	WG15	R84	28.499	12.624	0.0508	31.75	15.88	0.0508	0.762	0.762 - 1.016	ح الفرقة	6. 58 - 10 GHz	5.26 جيجا هرتز	10.52 جيجا هرتز	1.625
wr -90	WG16	R100	22.86	10.16	0.0254	25.4	12.7	0.0254	0.762	0.635 - 0.889	x الفرقة	8. 20 - 12. 40 جيجاهرتز	6.557 جيجا هرتز	13.114 جيجا هرتز	1.27
wr -75	WG17	R120	19.05	9.525	0.0254	21.59	12.06	0.0254	0.762	0.635 - 0.890	X-KU Band	9. 84 - 15 GHz	7. 869 GHz	15.737 جيجا هرتز	1.27
wr -62	WG18	R140	15.799	7.899	0.02032	17.83	9.93	0.0254	0.4	0.5 - 0.762	KU الفرقة	11. 90 - 18 GHz	9.488 جيجاهرتز	18.976 جيجا هرتز	1.016
wr -51	WG19	R180	12.954	6.477	0.02032	14.99	8.51	0.0254	0.4	0.5 - 0.762	K الفرقة	14. 50 - 22 GHz	11.572 جيجا هرتز	23.143 جيجاهرتز	1.016
wr -42	WG20	R220	10.668	4.318	0.02032	12.7	6.35	0.0254	0.4	0.5 - 0.762	K الفرقة	17. 60 - 26. 70 جيجاهرتز	14.051 جيجاهرتز	28.102 جيجا هرتز	1.016
wr -34	WG21	R260	8.636	4.318	0.02032	10.67	6.35	0.0254	0.4	0.5 - 0.762	K-ka الفرقة	21. 70 - 33 GHz	17.357 جيجاهرتز	34.715 جيجا هرتز	1.016
wr -28	WG22	R320	7.112	3.556	0.02032	9.14	5.59	0.0254	0.4	0.5 - 0.762	KA الفرقة	26. 40 - 40. 1 GHz	21.077 جيجا هرتز	42.154 جيجاهرتز	1.016
wr -22	WG23	R400	5.69	2.845	0.02032	7.72	4.88	0.0254	0.4	0.5 - 0.762	ب الفرقة	33. 20 - 50. 1 GHz	26.346 جيجاهرتز	52.692 جيجاهرتز	1.016
WR19	WG24	R500	4.7752	2.3876	0.02	6.81	4.42	0.05	0.3	0.5-1.0	ش الفرقة	39. 30 - 59. 70 GHz	31.391 جيجاهرتز	62.782 جيجاهرتز	1.015
WR15	WG25	R620	3.7592	1.8796	0.02	5.79	3.91	0.05	0.2	0.5-1.0	الفرقة الخامس	49. 90 - 75. 8 جيجاهرتز	39.875 جيجا هرتز	79.75 جيجا هرتز	1.015
WR12	WG26	R740	3.0988	1.5494	0.0127	5.13	3.58	0.05	0.15	0.5-1.0	E الفرقة	60 - 92 GHz	48.373 جيجاهرتز	96.746 جيجا هرتز	1.015
WR10	WG27	R900	2.54	1.27	0.0127	4.57	3.3	0.05	0.15	0.5-1.0	ث الفرقة	73. 8 - 112 GHz	59.015 جيجا هرتز	118.03 جيجا هرتز	1.015
WR8	WG28	R1200	2.032	1.016	0.0076	3.556	2.54	0.025	0.15	0.5-0.8	و الفرقة	92. 3 - 140 GHz	73.768 جيجاهرتز	147.536 جيجا هرتز	0.76
WR6	WG29	R1400	1.651	0.8255	0.0064	3.175	2.35	0.025	0.038	0.5-0.8	د الفرقة	110 - 170 GHz	90.791 جيجاهرتز	181.583 جيجاهرتز	0.76
WR5	WG30	R1800	1.2954	0.6477	0.0064	2.819	2.172	0.025	0.038	0.5-0.8	G Band	140 - 220 GHz	115.714 جيجاهرتز	231.429 جيجا هرتز	0.76
WR4	WG31	R2200	1.0922	0.5461	0.0051	2.616	2.07	0.025	0.038	0.5-0.8	ح الفرقة	172 - 260 GHz	137.243 جيجاهرتز	274.485 جيجا هرتز	0.76
WR3	WG32	R2600	0.8636	0.4318	0.0051	2.388	1.956	0.025	0.038	0.5-0.8	J Band	220 - 330 GHz	173.571 جيجاهرتز	347.143 جيجاهرتز	0.76

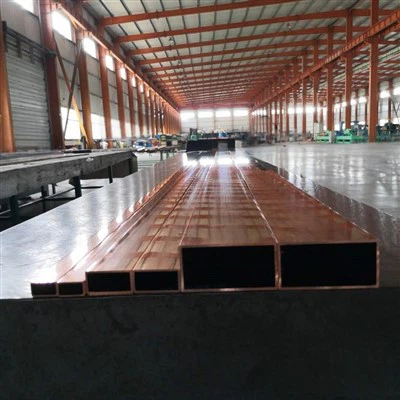

أنابيب دليل النحاس المستطيلة

أنابيب الدليل الموجي المخصص

أنابيب الدليل الموجي

عملية تصنيع أنابيب الدليل الموجي

لإنتاج أنابيب دليل موجة جامدة عالية الجودة ، يركز Fabmann دائمًا على ثلاثة جوانب أكثر أهمية:

√ جودة المواد
√ دقة الأبعاد
√ خشونة السطح

إن تقديم جودة متسقة يعني أن عملية الإنتاج بأكملها تتطلب تحكمًا صارمًا ، وتغطي الخطوات التالية:

√ الصهر
√ يعتمد الصب أو البليت على أبعاد الأنابيب وأنواع المواد
أنابيب الأم
√ تشير
√ الرسم البارد
√ الصلب
√ الرسم البارد
√ الاستقامة
√ القطع
√ التفتيش النهائي (استقامة ، تطور ، ميكانيكية ، الموصلية ، القياس ، خشونة السطح)

هناك العديد من قياسات التحكم في الإنتاج بين عمليات التصنيع المختلفة ، ولا يُسمح بتمرير قطعة العمل غير المؤهلة إلى عملية الإنتاج القادمة ، ويتحكم مشغل Fabmann بشكل كامل في عملية التصنيع الكاملة. يوفر قسم الجودة لدينا وثائق الجودة وفقًا لمتطلباتك قبل التسليم. فيما يلي عملية الإنتاج ومراقبة الجودة:

1 النحاس مصهر

2 بيليت النحاس

3 تحليل سبائك النحاس والنحاس

4 البليت الصلب

5 رسم أنابيب الأم

6 أنابيب الأم الصلب

7 رسم أنابيب دليل موجة مستطيلة

8 التفتيش عبر الإنترنت

9 مستقيم فحص

10 تحقق من التواء

11 فحص نصف القطر الداخلي

12 فحص نصف القطر الخارجي

13 التنظيف

14 فحص خشونة السطح

15 التفتيش النهائي

مشكلات جودة أنابيب الدليل الموجي

نظرًا لعمليات الإنتاج الطويلة ، قد تسبب أي خطوة تصنيع خاطئًا نتيجة لا رجعة فيها ، وبعض الأخطاء ناتجة عن تقصير مهلة الإنتاج عن طريق قطع عمليات الإنتاج المهمة. العيوب الأكثر شيوعًا لأنابيب الدليل الموجي المستطيلة هي:

1. تكوين المواد غير المؤهلة
2. سطح مقعر-convex ، وعادة ما يكون ناتج عن مواد الأدوات غير الصحيحة والبعد. ستتوسع مواد الشغل وتتأقلم أثناء عملية الرسم البارد ، وبالتالي فإن حساب معدل تقلص المواد المعدنية هو عامل مهم للغاية ، والذي يتم تجاهله في بعض الأحيان من قبل المشغل.
3. أبعاد القسم بدافع التسامح ، خاصة ، البعد الداخلي من التسامح ، ويشمل أيضًا غريب الأطوار.
4. خشونة سطح الأنبوب الداخلي من التسامح ، والخشونة السطحية الداخلية الباردة القياسية هي 0. 8μm.
5. نشارة الخشب وبقايا زيوت التشحيم والأوساخ اليسار داخل الأنابيب ، مما سيؤثر بشكل خطير على وظيفة الانتشار.
6. المقياس الناجم عن طبقة الأكسيد بسبب سوء عملية الصلب ، والتي غالبا ما تسبب سوء الصلب الفراغ.
7. الاستقامة والتلف من التسامح ، والتي يمكن أن تعطل انتشار الموجات الكهرومغناطيسية ، مما يؤدي إلى تشويه الإشارة وفقدان الطاقة.

كيفية تجنب توهين الإشارة وفقدان الطاقة في أنبوب الدليل الموجي؟

لتجنب توهين الإشارة وفقدان الطاقة من أوضاع نشطة متعددة ، يجب إنشاء أدلة الموجات بتردد قطعها. عند محاولة تمرير إشارات التردد المنخفض من تردد القطع ، يطور دليل الموجة قيودًا ميكانيكية. أثناء بناء الدليل الموجي ، يوصى بالحفاظ على عرض أنبوب الدليل الموجي بنفس ترتيب حجم الطول الموجي للإشارة التي يتم إرسالها. مع زيادة حجم أنبوب الدليل الموجي ، فإنه يقلل من تردده. في سوق الإلكترونيات ، تتوفر أنابيب الدليل الموجي بأحجام قياسية ، ولكن إذا كنت ترغب في استخدام أنابيب الدليل الموجي لتطبيقات محددة ، فيمكن Fabmann صنع تصنيع مخصص لك.

توافر المخزون

يحتوي Fabmann على مخزون مستقر لمعظم مقياس الموجة المستطيلة القياسية ذات الطول 6 ميتس ، من WR3 إلى WR650 ، والمواد النحاسية هي CW004A/C11000. للحصول على دليل موجي مستطيل الألومنيوم ، فإن مخزوننا المتاح في 6063 T5.

لقد مرت كل تعيين من خلال التحكم الصارم في عملية الإنتاج ، ويرافق كل تسليم شهادة الجودة.

طلب

يوفر Fabmann حلًا مخصصًا لأنظمة الدليل الموجي الخاص بك والتي يمكن استخدامها لشبكة الاتصالات المعقدة ، وأنظمة الرادار المتطورة ، والبحث العلمي عالي المستوى ، وأنابيب الدليل الموجي لدينا توفر الموثوقية والأداء اللازمة للعمليات الناجحة. يمكننا تقديم مجموعة واسعة من الأبعاد والمواد وسمك الجدار مع خيار أنبوب طول طويل ، حتى تتمكن من العثور على أنبوب دليل الموجة الأنسب لمتطلباتك المحددة. يستخدم أنابيب الدليل الموجي بشكل أساسي في التطبيقات التالية:

√ الاتصالات السلكية واللاسلكية

1. اتصال الميكروويف ، يتم استخدام أنابيب الدليل الموجي لنقل إشارات الميكروويف في أنظمة الاتصالات ، بما في ذلك اتصالات الأقمار الصناعية وروابط الميكروويف الأرضية لأنه يمكن أن يسهل نقل البيانات والإشارات الصوتية على مسافات طويلة مع الحد الأدنى من الخسارة.
2. اتصال الألياف الضوئية ، تم تصميم الألياف البصرية لنقل إشارات الضوء عبر مسافات طويلة في أنظمة الاتصالات البصرية.

√ SATCOM ، تم تصميم أنابيب الدليل الموجي المحدد لنقل إشارات RF بخسارة منخفضة أو التي تسمح بنقل إشارات RF عالية الطاقة المؤهلة للأقمار الصناعية الجيولوجية ، ويمكن أن توفر توجيهًا فعالًا للإشارة بين أطباق الأقمار الصناعية ومعدات الاتصال.
√ أنظمة الرادار ، مثل رادار التحكم في الطقس وحركة المرور الجوية (ATC) ، أنابيب الدليل الموجي هي المسار الهيكلي لموجات الرادار عالية التردد في كل من تطبيق الرادار المدني والعسكري لأنه يتبع الشخصيات:

1. انتقال فعال ، يحدق الموجة داخل مسار معين ، مما يقلل من الطاقة التي تهرب إلى البيئة المحيطة.
2. انتقائية التردد ، تم تصميم الدليل الموجي للعمل في نطاقات تردد محددة ، مما يتيح نقل إشارات الرادار الانتقائية. لذلك ، فإنه يساعد في تقليل التداخل من الإشارات الأخرى وتحسين وضوح بيانات الرادار.
3. الحد الأدنى من الخسارة ، مقارنة بطرق الإرسال الأخرى ، مثل الكابلات المحورية ، فإن الدليل الموجي لديه توهين أقل للغاية لترددات أعلى. هذا هو السبب في أنظمة الرادار التي تعمل غالبًا في نطاق الميكروويف.
4. التصميم المدمج ، يمكن صنع أنابيب الدليل الموجي مضغوطًا نسبيًا مع عدم وجود إشارات عالية التردد بشكل فعال.
5. سعة طاقة عالية ، يمكن لأنابيب الدليل الموجي التعامل مع مستويات الطاقة العالية دون ارتفاع درجة حرارة المكونات أو إتلافها ، مما يجعلها مناسبة لأنظمة الرادار التي تتطلب قوة نقل كبيرة.
6. انتقال الاتجاه ، يسمح هيكل أدلة الموجات بنقل الإشارات الاتجاهية ، وهو أمر ضروري في تطبيقات الرادار لتركيز الطاقة في اتجاهات محددة وتحسين الكشف المستهدف.
7. مطابقة المعاوقة ، يمكن أن توفر أدلة الموجات مطابقة مقاومة أفضل لبعض مكونات الرادار ، وتقليل الانعكاسات وضمان استخدام المزيد من الطاقة المنقولة بفعالية.

√ البحث والتطوير ، يمكن أن يسمح بنقل الإشارة الدقيقة والتحكم في التجارب العلمية واختبار الميكروويف. خاصة للتجارب التي تنطوي على الكهرومغناطيسية عالية التردد وفيزياء البلازما.
√ الفضاء ، ودعم أنظمة الاتصالات والملاحة على الطائرات والمركبة الفضائية مع مسارات إشارة موثوقة.
medical ، غالبًا ما يتم استخدامه في أنظمة التصوير الطبي ، مثل آلات التصوير بالرنين المغناطيسي ، لنقل إشارات تردد الراديو.
√ التسريع الخطي ، يتم استخدامه في أبحاث الفيزياء ، وتستخدم أنابيب الدليل الموجي لتسريع الجزيئات في أجهزة مثل التسارع الخطية والسيكلوترونات.
√ تقنية المستشعرات ، تم تصميم فتحات الدليل الموجي بشكل خاص لهذا التطبيق ، كما أنها تستخدم على نطاق واسع لأنظمة الاتصالات والرادار.
√ يتم استخدام المراقبة البيئية ، أنابيب الدليل الموجي أيضًا في أجهزة الاستشعار التي تكتشف التغيرات في الظروف البيئية (درجة الحرارة ، الرطوبة ، إلخ) من خلال مراقبة انتشار الإشارات من خلال نظام الدليل الموجي.
√ التطبيق الصناعي ، مثل أنظمة التدفئة ، يتم استخدام أنابيب الدليل الموجي في أنظمة تسخين الميكروويف الصناعية ، مثل تلك المستخدمة في التجفيف والطبخ ومعالجة المواد.
