المغناطيسية

المغناطيسات الكهرومغن هي مغناطيسات مدعومة بالكهرباء ، مما يخلق حقول مغناطيسية يمكن التحكم فيها ، وتعتمد قوة المجال المغناطيسي على العوامل الرئيسية مثل عدد المنعطفات في السلك ، والكثافة الحالية ، وكذلك المادة الأساسية. تستخدم المغناطيسات الكهربائية على نطاق واسع كمكونات للأجهزة الكهربائية ، مثل المحركات ، والمولدات ، والملفات اللولبية الكهروميكانيكية ، والمرحلات ، ومكبرات الصوت ، والأقراص الصلبة ، وآلات التصوير بالرنين المغناطيسي والموارد البشرية ، والرفع المغناطيسي (Maglev) ، والأدوات العلمية ، والرفع والاحتفاظ ، ومعدات الفصل المغناطيسي.

وصف

تتكون المغناطيسات الكهرومغنترات عادة من جوهر (إما صلبة أو مغلفة) ، لفائف ، نير (اختياري) ، الإسكان ، المحطات ، وحدة التحكم في الدائرة ومصدر الطاقة ، وسوف تبدأ في إنتاج حقول مغناطيسية عندما تتدفق التيارات الكهربائية من خلال لفائف مصنوعة من موصلات أو أسلاك مجوفة. يعتمد مبدأ العمل على العلاقة بين التيارات الكهربائية والحقول المغناطيسية ، ويمكن التحكم في قوة المجال المغناطيسي عن طريق ضبط التيار الكهربائي. كما قد تدرك أن هناك العديد من الطرق لتصنيف المغناطيسات المغناطيسية. تتمثل إحدى الطرق في التصنيف حسب نوع مصدر الطاقة ، DC ، AC ، والقوة النبضية ، والطريقة الأخرى هي تصنيفها حسب نوع أسلاك الملف. المغناطيسات الكهرومغنائية لديها أفراد الأسرة الكبار أدناه:

• ack الكهرومغناطيسية المقاومة
• √ فائق الموصلات الكهرومغناطيسية
• √ الهجين الكهرومغناطيسي
• √ الملف اللولبي الكهرومغناطيسي
• ack الكهرومغناطيسية toroidal
• √ الكهرومغناطيسية المكبس
• √ رفع المغناطيسات الكهربية
• √ الكهرومغناطيسية الدوارة

توفر فابان كهرومغناطيسية كبيرة تتراوح من قليلة كيلوغرام إلى قليلة الأطنان ، وملفاتنا مصنوعة بشكل أساسي من موصلات مجوفة وشريط نحاسي وجرح سلك. نحن نركز بشكل كبير على التصميم المخصص لمغناطيات النموذج الأولي لإنتاج الحجم ، نحن قادرون على التعامل مع المغناطيس الأكثر تطوراً. لجعل المغناطيسية الكهرومغنسية عالية الدقة ، يتطلب تجربة رائعة ومعرفة متعمقة لعملية التصنيع بأكملها. بالإضافة إلى ذلك ، يتم تصنيع جميع المكونات الهامة في منشأتنا الخاصة للحفاظ على التسامح الضيق المطلوب. تلتزم Fabmann بتوفير المغناطيس الكهرومغناطيسي المخصص لعلاج البروتون ، وبحوث تسارع الجسيمات ، والفيزياء النووية ، والفضاء ، والطب النووي ، والمجالات العلمية الأخرى ، وتشمل المغناطيسات الكهرومغنتية المخصصة لدينا RFQ و DTL و IH-buncher ، وغرفة الفراغ عالية التردد ، و Giggle Linac.

تصميم التصميم

يتم تشغيل التصميم بالتطبيق ، وبالتالي ، يجب أن تؤخذ جميع الجوانب في الاعتبار ، ويركز فريق Fabmann Engineering دائمًا على ما يلي:

• √ النفاذية الأساسية ، إنها خاصية حاسمة للمادة الأساسية لأنها تؤثر على قوة المجال المغناطيسي الناتج عن المغناطيس الكهربائي. تجدر الإشارة إلى أن نوى المواد ذات النفاذية النسبية عالية لا تتناسب مع جميع التطبيقات. في الواقع ، فإن أقوى المغناطيس الكهرومغناطيسي ، مثل المغناطيسات الكهرومغنسية الفائقة والكهرومغناطيسية النبضي ، مع تيار كهربائي مرتفع للغاية لا تستخدم النوى الحديدية.
• √ اللاخطية والتشبع ، فهي خصائص مهمة للمواد المغناطيسية التي تؤثر على سلوك المغناطيسات الكهربية. يتم استغلال اللاخطية للمواد المغناطيسية في أجهزة مثل المحولات والمحاثات ، حيث يسمح بتخزين الطاقة المغناطيسية وإطلاقها. يتم استخدام التشبع في التطبيقات مثل التسجيل المغناطيسي ، حيث يوفر وسيلة لتخزين المعلومات في شكل مجالات مغناطيسية.
• √ المجال المتبقي والتخفيف ، يمكن أن يتسبب في أن يتطلب المغناطيس الكهرومغناطيسية المزيد من الطاقة للوصول إلى قوة المجال المغناطيسي المطلوب ، مما يقلل من كفاءته. يمكن أن يتسبب أيضًا في خسائر التباطؤ ، والتي هي فقدان الطاقة بسبب اللاخطية للمادة المغناطيسية. علاوة على ذلك ، يمكن أن يسبب تداخلًا ، في تطبيقات مثل التسجيل المغناطيسي والتصوير الطبي ، يمكن أن يتداخل المجال المتبقي مع قراءة البيانات أو كتابة الصور.
• √ الرنين ، يمكن أن يؤدي إلى ارتفاع استهلاك الطاقة بسبب الطاقة التي تبدد في التذبذبات ، ويمكن أن يتداخل المجال المغناطيسي المتأرجح الناتج عن الرنين مع الأجهزة الإلكترونية الأخرى القريبة. يمكن أن يسبب الرنين عالي السعة تلفًا لمكونات المغناطيس الكهربائي ، مثل عزل الملف أو أجهزة التبديل. علاوة على ذلك ، يمكن أن يقلل من الكفاءة الكلية للكهرومغناطيسية عن طريق التسبب في فقدان الطاقة وعدم الاستقرار.
• √ الصلب المغناطيسي ، إنها عملية معالجة حرارية تعمل على تحسين الخواص المغناطيسية للمواد المغناطيسية ، مثل الحديد والفولاذ ، وتم تصميم العملية لتسخين المادة إلى درجة حرارة عالية فوق نقطة كوري ، حيث تفقد خصائصها المغناطيسية ، ثم تبريدها ببطء في حقل مغنطيسي مسيطر. تتوافق هذه العملية مع المجالات المغناطيسية داخل المادة ، مما يؤدي إلى تحسين الخواص المغناطيسية.
• √ الحقل الموحد ، فإن الحقل المغناطيسي الموحد يعني عادة أن الاتجاه واتجاه المتجه لكثافة التدفق المغناطيسي متماثلان تقريبًا عبر حجم اهتمام. في الممارسة العملية ، يفحص مهندس التصميم المغناطيسي نطاق توزيع المكونات الميدانية الرئيسية - BX ، أو ، أو ، BZ في نظام الإحداثيات الديكارتية - في حجم الاهتمام لتقييم المجال
• التوحيد.
• √ الكفاءة ، والتصميم الكهرومغناطيسي الجيد يعني الكفاءة العالية ، وفوائد التصميمات المغناطيسية الفعالة متعددة الجوانب. ويشمل تشغيل المنطقة الخطية ، وتقليل الإحجام المغناطيسي ، وتقليل الخسارة ، والتوزيع الموحد للتدفق المغناطيسي ، وعرض النبض والسعة
• √ عدم الاستقرار: في أنظمة رفع المغناطيسي ، يمكن أن يؤثر المجال المتبقي على استقرار الكائن المرفق.
• √ فتحة العمل ، فجوة الهواء العاملة بين الأعمدة ، والتي قد تشمل الحجم المطلوب لمنطقة صافية الحزمة ، وسمك غرفة الفراغ ، وفجوة الهواء التثبيت.
• √ قوة المجال المغناطيسي المركزي
• √ الطول المغناطيسي
• √ نطاق منطقة الحقل المفيدة ، والتي تشير إلى المساحة المطلوبة لمنطقة صافية الحزمة في المغناطيس
• √ تقدير المجال المغناطيسي بين المغناطيس ، والذي يشير إلى الانحراف المربعي للجذر للتواطؤ المتكامل للمجال المغناطيسي بين كل مغناطيس مماثل
• √ حالة تشغيل المغناطيس ، سواء كان الإثارة المغناطيس DC أو نبض
• √ قيود حجم المساحة
• √ السلامة

المغناطيس الكهرومغناطيسي المخصص

يعتبر المفهوم والتصميم قويًا للغاية إذا تم دعمه من خلال تجربة قوية ، فإن فريق التصميم الداخلي الخاص بنا متكامل للغاية مع كل من فريق الإنتاج والاختبار المعملي ، ولدينا خبرة قوية في التحقق من صحة النماذج الخاصة بك قبل تقديم الاقتباس. نظرًا لهذه السعة الخاصة ، يمكننا اتخاذ خيار حالي لك فيما يتعلق بالتصنيع والكفاءة والتكرار ، من المراحل الأولى من التصميم إلى المنتجات النهائية. يعمل Fabmann مع مختلف موردي المواد من الدرجة الأولى لتطوير كهرومغناطيسية مخصصة ، ويمكن لمهندسينا ومصممينا إنشاء حلول مصممة لتلبية احتياجات التطبيق الخاصة بك. سيقوم فريق هندسة منتجاتنا بإجراء تحليل دقيق للطلب الخاص بك ، ثم حدد المواد المناسبة ، وتقنيات التصنيع ، وحلول التجميع وعملية اختبار التحقق من الصحة لتحقيق الأداء والكفاءة والموثوقية المتفوقة مقارنة بخيارات الجرف. تتمثل مهمتنا في تقديم المغناطيسات الكهربية المخصصة عالية الدقة للتطبيقات الصعبة حيث يكون التحكم الدقيق والأداء الأمثل أمرًا بالغ الأهمية. أفراد أسرتنا الكهرومغناطيسية هم:

Dipole electromagnet

الرباعية الكهرومغناطيسية

Sextupole Magnet

المغناطيس Octupole

ملف تعريف الملف اللولبي الكهرومغناطيسية

مسح المغناطيس

مصحح المغناطيس

كيكر المغناطيس

الحاجز Eletromagnet

Wiggler و undulato

مغناطيسية مخصصة



عملية الإنتاج

يعد إنتاج الكهرومغناطيسي عملية تصنيع متطورة للغاية ، ويتم تخصيص فابمان في البحث والتطوير والتصنيع وتجميع معدات تسارع الجسيمات والتي تشمل أنواعًا مختلفة من المغناطيسات الكهرومغنسية ، والملفات ، و RFQ ، و DTL ، و Buncher ، و Undulators ، و Lepline Experimental Experied Perminals.

معدات الإنتاج

يعمل Fabmann مع أفضل أخصائي الكهرومغناطيسي ، ولدينا مرفق الإنتاج التالي في المنزل.

• √ آلة الختم الهيدروليكية
• √ مركز تصنيع الخمسة محاور ،
• √ مركز تصنيع ثلاثة محاور
• √ آلة مخرطة CNC
• √ آلة لحام قوس الأرجون ، آلة لحام محمية الغاز ، روبوت اللحام
• √ معدات قطع الليزر والبلازما
• machine آلة قطع الأسلاك متوسطة السرعة وآلة قطع الأسلاك عالية السرعة
• √ أفران نحاس الفراغ وفرن النحاس المحمي الهيدروجين
• √ فرن الصب الفراغ
• √ آلة فراغ
• √ أفران التدفئة والمعالجة
• √ آلات متعرجة رأسية وأفقية ، وآلة متعرجة ثلاثية الأبعاد ، وآلة متعرج الدقة ، وآلة متعرج فائقة التوصيل
• √ آلة تنظيف الموجات فوق الصوتية
• √ مبردات المياه الصناعية مع قوة تبريد 66 كيلو وات

عملية الإنتاج

تم تصميم المغناطيسات الكهرومغناطيسية لاستخدام التيار الكهربائي لإنشاء مجال مغناطيسي ، وتتضمن عملية الإنتاج خطوات قليلة وتتكون كل خطوة من الخطوات الفرعية. لإجراء إنتاج صوتي ، ستمر كل مغناطيس كهربائي من خلال عملية إنتاج متطورة بالإضافة إلى اختبارات شاملة على كل من المكونات والمنتج المجمع بالكامل. فيما يلي عملية إنتاج لمغناطيات ثنائي القطب أو الرباعي.

√ فهم متطلبات التصميم والوظيفة ، وسيقوم مهندسونا بتحليل كامل لمتطلباتك قبل اختيار المواد.

√ حدد المتطلبات الفنية مثل قوة المجال المغناطيسي ، ارتفاع درجة الحرارة ، فجوة الهواء ، المقاومة الاسمية ، استهلاك الطاقة ، القوة الفورية القصوى ، البعد المادي ، الوزن.

√ إعداد المواد بناءً على قوة المجال المغناطيسي المطلوب وحجمها ، وهذا سوف يملي نوع وكمية المواد اللازمة. هذا الجزء أمر بالغ الأهمية لصنع مغناطيس ذو نوعية جيدة ، ويقرر كيفية اختيار مواد المكونات الرئيسية التالية:

• 1. يجب أن تكون المادة الأساسية مصنوعة من الحديد أو الصلب أو غيرها من المواد المغناطيسية لأنه يمكن أن يعزز قوة المجال المغناطيسي ، وحصر التدفق المغناطيسي ، وتقليل التردد ، وتوفير الدعم الميكانيكي ، وتسهيل تبديد الحرارة في المغناطيس الكهرومغناطيسي. لذلك ، يعد اختيار المواد الأساسية والتصميم الأساسية أمرًا بالغ الأهمية لتحسين أداء وكفاءة المغناطيسات الكهرومغناطيسية للتطبيقات المطلوبة.
• 2. مقياس السلك ونوعه أو نوع الموصل المجوف وبعده لأن البعد يحدد مقدار التيار الذي يمكن أن يتعامل معه الملف ، ويؤثر نوع السلك (النحاس ، والألمنيوم ، وما إلى ذلك) على الموصلية والمقاومة وتبديد الحرارة.

√ لفائف لف العزل والعزل ، هو المكون الأساسي للكهرومغناطيسية ، المسؤولة عن توليد والتحكم في المجال المغناطيسي من حيث اتجاه المجال المغناطيسي وقوة المجال.

√ التجميع ، وتأمين الملف إلى القلب ، وينبغي أن يكون الملف مرتبطًا بشكل راسخ بالنواة لمنع الحركة وضمان توليد المجال المغناطيسي الأمثل. بالإضافة إلى ذلك ، يلزم تجميع shell لحماية الملف والنواة ، وتسهيل استخدام وتركيب الكهرومغناطيسية.

√ الاختبار والمعايرة ، وقياس قوة المجال المغناطيسي وتأكد من تلبية المواصفات المطلوبة ، وهذه العملية أمر بالغ الأهمية لفحص جميع المواصفات المرجوة ، وبالتالي يجب إيلاء اهتمام إضافي لعوامل مثل مقاومة جهد مقاومة العزل ، حواجز ، ارتفاع درجة الحرارة.

باختصار ، تتضمن عملية إنتاج المغناطيس الكهربائي اختيار المواد والإعداد والتجميع والاختبار. من خلال تدفق العملية المناسب ومراقبة صارمة للجودة ، يمكن تحقيق منتجات الكهرومغناطيسية ذات الأداء المستقر والجودة الموثوقة.

مرفق اختبار

• √ معدات قياس النقطة
• √ معدات قياس الدوران
• √ آلة القياس الرأسية مع إمدادات طاقة التيار المستمر
• √ أداة القياس ذات الإحداثيات الثلاثة
• √ آلة القياس المكونة من ستة محاور ثلاثية
• √ معدات الكشف عن تسرب الفراغ ، وكاشفات تسرب كتلة الهيليوم
• √ معدات اختبار التردد العالي ، محلل الشبكة
• √ كاشف عيب بالموجات فوق الصوتية
• √ أداة قياس النفاذية المغناطيسية
• √ الخشونة قياس مقياس
• √ اختبار الجهد المنعطف
• √ لافتة لاعتداء الجهد الدافع المنعطف
• √ اختبار جهد تردد الطاقة

ضبط الجودة

يعد اختبار Electromagnet عملية تحكم مهمة للتحقق مما إذا كانت وظيفتها تلبي التصميم الأصلي. نظرًا لأن الإنتاج يتضمن أكثر من عشرة حلول إنتاج مختلفة ، ويلزم الاختبار ذي الصلة للتحقق مما إذا كانت كل عملية إنتاج مؤهلة. نعلم جميعًا أن جودة المغناطيس الكهربائي يتم الحكم عليه من خلال قوته المغناطيسية وأدائه ومتانةه ، وفي الوقت نفسه ، فإن المظهر وجودة الملف والأداء الكهربائي للكهرومغناطيسية هي أيضًا عوامل مهمة في قياس جودتها. يجب أن تحمل المغناطيس الكهربائي الجيد تحميل اختبار واسع النطاق ، ولن يكون عرضة للانحلال المغناطيسي أو تدهور الأداء ، ويمكن التنبؤ بمتانة المغناطيس الكهرومغناطيسي من خلال فحص تكوين المواد وتصنيعها في الكهرومغناطيسية. بالإضافة إلى ذلك ، يعد Core and Soil مكونات مهمة ، وبالتالي فإن التحقق الشامل عن الأساس والملف جزء مهم من تقييم جودة المغناطيس الكهرومغناطيسي.

للتحقق من جودة الإنتاج ، سوف يمر Fabmann بأكثر من 15 معلمة اختبار مختلفة لكل electromagnet مصنوعة خصيصًا ، وفي ما يلي ملخص الاختبارات التي يتم إجراؤها قبل التسليم:

• √ التفتيش البصري
• √ Dimension Check
• √ الكشف عن مقاومة الموصل
• √ اختبار الدائرة القصيرة في الدوران
• √ البعد ، والتحقق الكهربائي والميكانيكي على الموصل المجوف قبل اللف
• √ قياس معدل تدفق المياه
• √ اختبار انخفاض ضغط الماء
• √ فحص مقاومة العزل
• اكتشاف مقاومة الجهد
• √ قياس الحث
• √ فحص المفتاح الحراري
• √ ارتفاع درجة الحرارة تحقق من النواة
• √ ارتفاع درجة الحرارة تحقق من الملف
• √ فحص القطبية المغناطيسية
• √ الكشف عن المجال المغناطيسي
• √ فحص قياس مكون المفتاح (ثلاثة قياس إحداثي)

التفتيش البصري

فحص البعد

اختبار المقاومة الكهربائية

اتجه لتحويل اختبار الجهد

الاختبار الميكانيكي للموصل المجوف

فحص ضغط الماء

فحص الحث

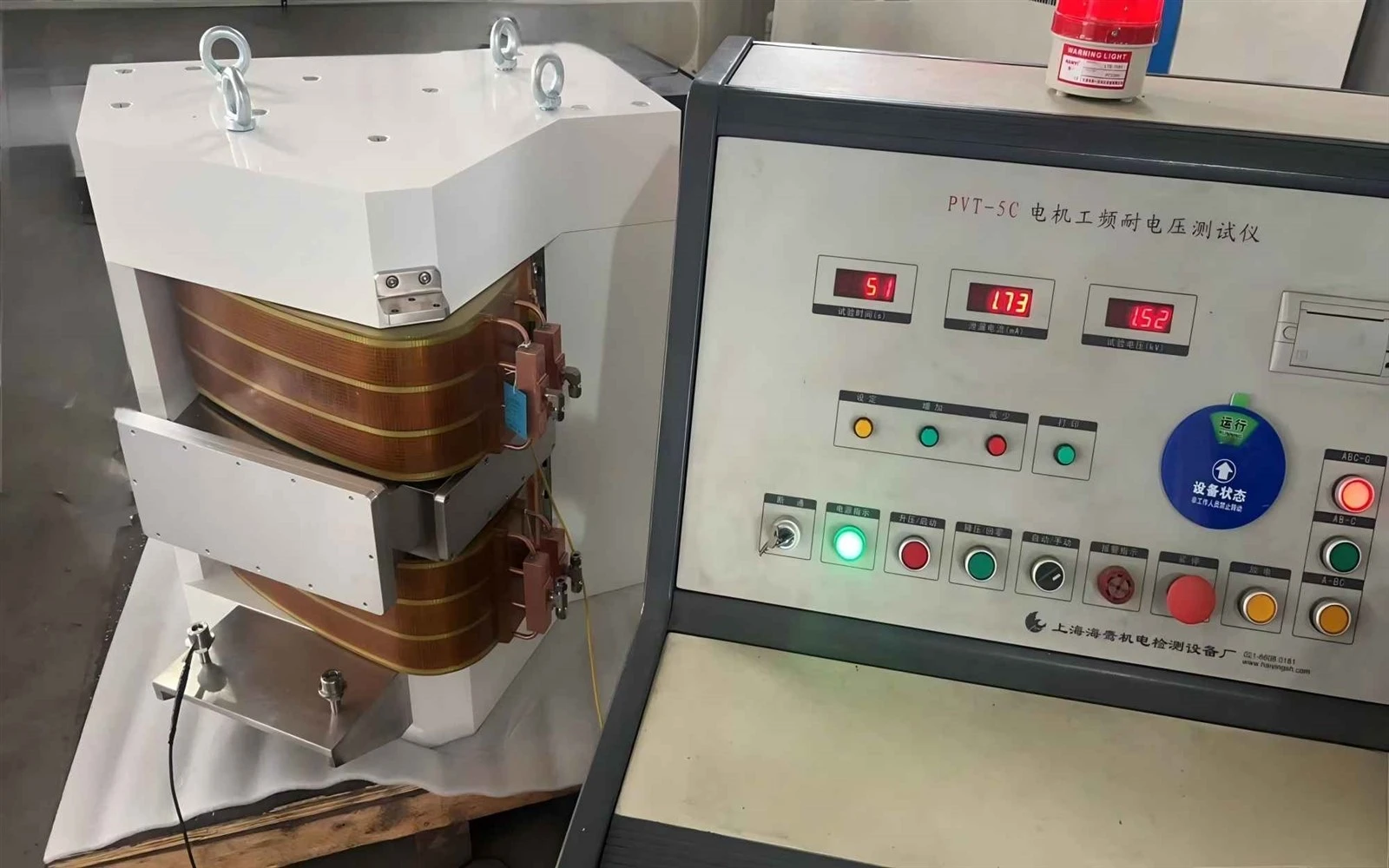

اختبار مقاومة الجهد

فحص المفتاح الحراري

فحص القطبية المغناطيسية

اكتشاف المجال المغناطيسي

ثلاثة تنسيق القياس

بدوره النبض لتجاوز الاختبار

اختبار مقاومة العزل

فحص ارتفاع درجة حرارة الأساس والفائف

إدارة المشاريع المهنية

المغناطيسات الكهرومغناطيسية المخصصة هي منتجات شاقة للغاية تتطلب مجالًا خاصًا من الخبرة ، ونحن متخصصون في المغناطيسات الكهرومغنسية المخصصة المصممة والمنتجة وفقًا لمتطلبات العملاء. كلما كان الحجم الخاص أو المجال المغناطيسي أو القوة ، يلزم مقاومة الحرارة العالية ، يمكن أن تساعدك Fabmann في تصميم وتصنيع متطلباتك. يتطلب التخصيص حقًا معلمات شاملة للغاية:

• √ قوة وقابض للقلق بما في ذلك تأثير الحرارة
• √ القوة على الفجوة (بين الكهرومغناطيسية وقطعة العمل المغناطيسية)
• √ التأثير على أسطح العمل
• √ الإدارة الحرارية والبيئية ، التدفئة الأومية بسبب مقاومة اللفات
• √ البعد الخاص لمطابقة تطبيق العميل
• √ مجال دقيق ، منحنى مغناطيسي خاص
• √ المواد

Fabmann Management Project

تتضمن خدمة التصنيع المخصصة لدينا الإجراءات التالية:

• √ استشارة أولية ، تتبع Fabmann نهجًا تعاونيًا للعمل مع فريقك لتحقيق فهم شامل لمتطلبات التصميم الخاصة بك.
• √ التصميم والهندسة ، استنادًا إلى معايير الأداء المطلوبة ، سيقوم فريقنا باختيار المواد الأنسب ، وتصميم التصنيع ، وإنشاء نماذج حرارية لتصميمك.
• √ تأكيد المحاكاة والمواصفات
• √ الإنتاج ، استنادًا إلى الانتهاء من التحقق من صحة التصميم ومحاكاة الكمبيوتر ، يعمل مهندسونا عن كثب مع قائد المشروع لرسم خطة الإنتاج ، وسيتم إجراء الإنتاج بشكل صارم وفقًا للمواصفات.
• √ الاختبار والتحقق من الجودة ، سيتم إجراء اختبار شامل وفحوصات شاملة مباشرة بعد الانتهاء من الإنتاج ، وتغطي اختبار المجال المغناطيسي ، والحث ، والمقاومة ، والركيب ، والقياس والاختبار الحراري.
• √ التعبئة والتسليم ، نحن نقدم حل تعبئة مخصص للتأكد من أن منتجاتنا يمكن أن تحمل نقل طويل النقل.

يقدم Fabmann خدمات إدارة المشاريع الكاملة لتوقعاتك الدقيقة ، ونتعامل مع كل شيء من التصميم إلى تقييم الجودة.
